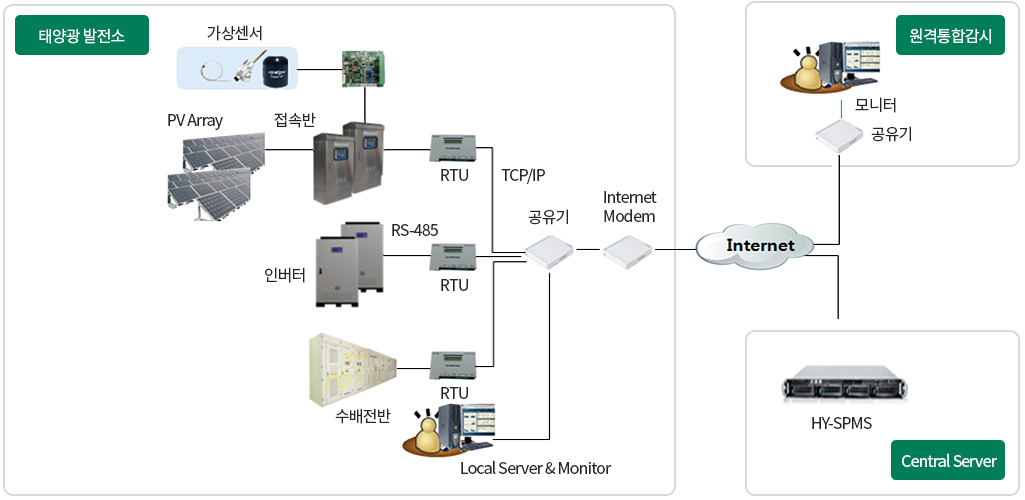

시스템구성도

HYPVS

태양 전지를 이용해 무공해의 태양광 에너지를 전기에너지로 직접 변환하는 시스템

태양광 발전소
태양전지 어레이
태양전지 어레이

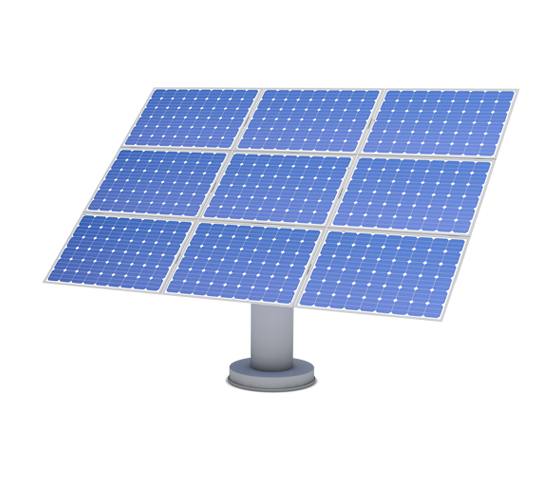

태양 전지 모듈
태양으로부터의 에너지를 전기에너지로 변환
인버터(HYPIS-PV)
인버터(HYPIS-PV)
인버터
태양전지모듈에서 생산된 직류전원을 교류전기로 변환
접속반(HYPIS-I-JB)
접속반(HYPIS-I-JB)
접속반
태양전지와 인버터와의 원활한 접속과 모듈의 관리

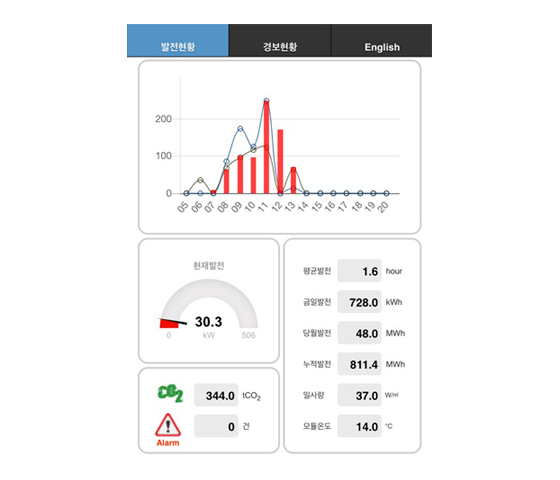

태양광 모니터링시스템(HY-SEMS)
태양광 모니터링시스템(HY-SEMS)
태양광 모니터링 시스템
태양광 발전 시스템의 발전상태 실시간 감시, 통계처리

태양광인버터

단상인버터 특징

  • 소형 태양광 발전용 인버터 KS인증(KS C 8564)
  • 접속함 일체형 구조(KS C 8567)
  • PV 입력 2채널 +,- 휴즈 적용(Fuse 소손 LCD 표시)
  • 방수/방진 보호등급 IP65
  • 히트싱크 일체형 다이케스팅 외함으로 방열효과 탁월
  • 설치 및 유지보수가 용이한 벽부형구조

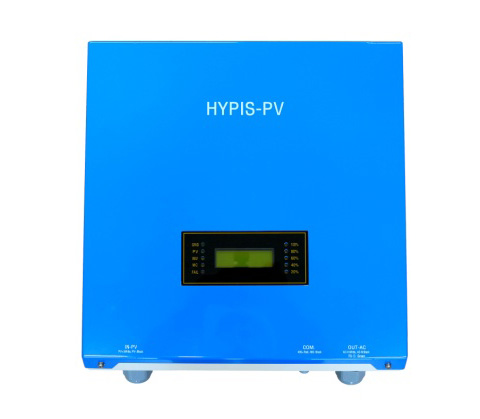

PV12SN03KL2
PV12SN03KL2

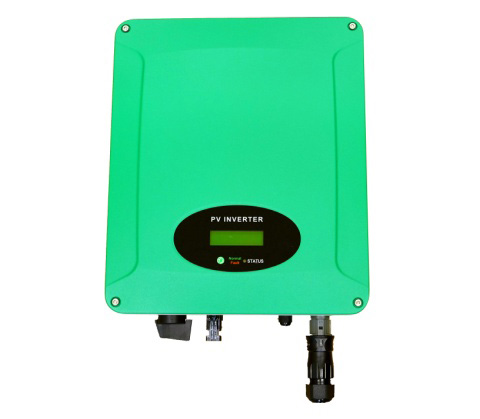

HYP3K5-KL3
HYP3K5-KL3

시스템사양

구분 특성 모델명
PV12SN03KL2 HYP3K5-KL3
전기적 특성 입력 전압범위 150~500V 100~500V
기동전압 100V 100V
MPP 전압범위 100~500V 200~400V
정격전압 350V 380V
최대 입력전류 18A 20A
DC 입력 수 1 2
출력 정격용량 3.1kW 3.5kW
정격전압 220Vac +10%,-12%, 1Φ2W
정격 주파수 60Hz (59.3Hz~60.5Hz)
역률(p.f) 0.95 이상
출력전류왜율 총합5%, 각차3% 이하
출력제어방식 PWM 방식
단독운전방지 0.5초 이하
효율 96% 이상 97% 이상
외부 인터페이스 RS485
보호기능 출력 과전압/저전압, 출력 과주파수/저주파수,
단독운전방지		 출력 과전압/저전압, 출력 과주파수/저주파수,
단독운전방지, DC AC누전감지, Fuse 단선 감지
환경적 특성 외형치수
(W*H*D)		 375*370*130 310*370*120
무게 13.2kg 11kg
허용온도 -20~50 ℃ -20~40 ℃
습도 0~90%
고도 1000M 이하
보호등급 IP65
기기소음 50dB 이하
냉각방식 자연냉각식

PV34STxx-KL1 특징

  • 광범위한 MPPT 전압범위
  • 2 Boost Input
  • 낮은 고조파 왜율
  • Euro효율 95% 이상
  • 3Φ3W, 3Φ4W 겸용

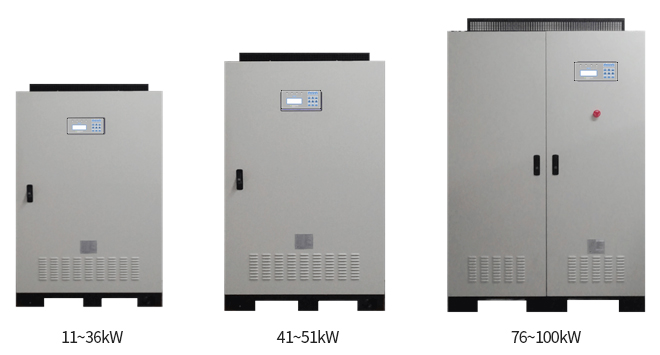

삼상 변압기형

시스템사양

구분 특성 정격용량
11, 16, 21, 26, 31, 36kW 41, 46, 51kW 76, 101kW
전기적 특성 입력 전압범위 200~875V
MPP 전압범위 250~700V
정격전압 620V
제어방식 MPPT 제어
출력 정격전압 380Vac +10%,-12%, 3Φ4W
주파수 변동률 59.3Hz~60.5Hz
역률(p.f) 0.95이상
출력전류왜율 총합5%, 각차3%이하
출력제어방식 PWM 방식
단독운전방지 0.5초 이하
효율 94%<
외부 인터페이스 RS232, RS485
보호기능 출력과전압 및 저전압, 출력 과주파수 및 저주파수, 단독운전방지
환경적 특성 외형치수
(W*H*D)		 650*1350*565 850*1450*600 1100*1850*675
무게 200~300kg 370~410kg 550~800kg
허용온도 -10~50 ℃
습도 상대습도 90%RH 이하
고도 1000M 이하
보호등급 IP20
기기소음 60dB
냉각방식 강제 공랭식

PV34SNxx-KL1 특징

  • 광범위한 MPPT 전압범위
  • 2 Boost Input
  • 낮은 고조파 왜율
  • Euro효율 95% 이상
  • 3Φ3W, 3Φ4W 겸용

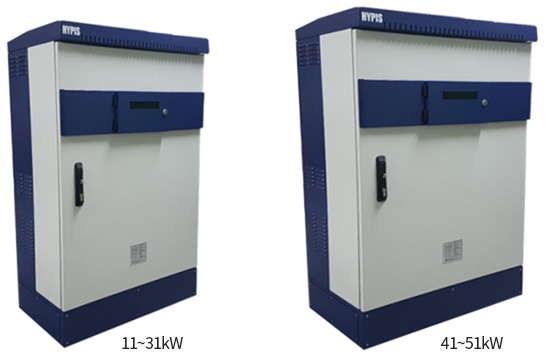

삼상 무변압기형

시스템사양

구분 특성 모델명
PV34SN11KL1 PV34SN21KL1 PV34SN31KL1 PV34SN41KL1 PV34SN51KL1
전기적 특성 입력 전압범위 200~875V
MPP 전압범위 250~700V
정격전압 650V
제어방식 MPPT 제어
출력 정격용량 11kW 21kW 31kW 41kW 51kW
정격전압 380Vac +10%,-12%, 3Φ4W
주파수 변동률 59.3Hz~60.5Hz
역률(p.f) 0.95이상
출력전류왜율 총합5%, 각차3%이하
출력제어방식 PWM 방식
단독운전방지 0.5초 이하
효율 96% 이상
외부 인터페이스 RS485
보호기능 출력과전압 및 저전압, 출력 과주파수 및 저주파수, 단독운전방지
환경적 특성 외형치수
(W*H*D)		 676*1184*481 800*1184*481
허용온도 -15~40 ℃
습도 상대습도 90%RH 이하
고도 1000M 이하
보호등급 IP54
기기소음 60dB 이하
냉각방식 강제 공랭식

HYPIS-KL3 특징

  • 광범위한 MPPT 전압범위
  • 독립적인 2MPPT
  • 낮은 고조파 왜율
  • Euro효율 98% 이상
  • 접속반기능내장(33, 40, 50kW)
  • 보호등급 IP65
  • 쉬운 설치(벽부형)
  • DER-AVM(33, 40, 50kW)

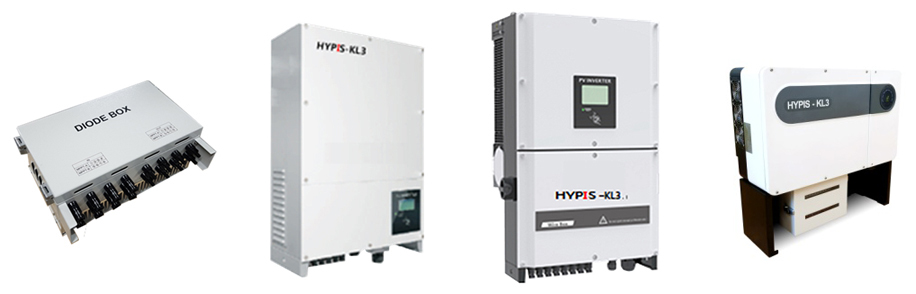

스트링인버터 HYPIS-KL3

시스템사양

구분 특성 모델명 HYPIS-KL3
12kW 20kW 33kW 40kW 50kW
전기적 특성 입력 전압범위 180~1000V 200~1000V 200~1000V
MPP 전압범위 300~800V 450~800V 540~800V 200~800V
정격전압 600V 550V 585V
운전개시전압 350V 350V 250V 250V
최대 입력전류 17A * 2 26A * 2 38A * 2 38A * 2 25A * 6
MPP 스트링 수 2/2 2/3 4/4 4/4 2/2/2/2/2/2
제어방식 MPPT 제어
출력 정격용량 12kW 20kW 33kW 40kW 50kW
정격전압 380Vac +10%,-12%, 3Φ4W
정격주파수 60Hz (59.3Hz~60.5Hz)
역률(p.f) 0.99 이상
출력전류왜율 총합5%, 각차3% 이하
출력제어방식 PWM 방식
단독운전방지 0.5초 이하
DER-AVM
역률제어		 X O
효율 98% 이상
외부 인터페이스 RS232, RS485 USB, RS485
보호기능 출력과전압 및 저전압, 출력 과주파수 및 저주파수, 단독운전방지
환경적 특성 외형치수
(W*H*D)		 490*740*235 570*740*235 470*754*270 470*754*270 860*600*300
무게 41kg 60kg 48kg 48kg 82kg
허용온도 -20~60 ℃ -25~60 ℃
습도 0~95% 0~100%
고도 2000M 이하 4000M 이하
보호등급 IP65
기기소음 55dB 이하 50dB 이하 60dB 이하
냉각방식 강제공냉식

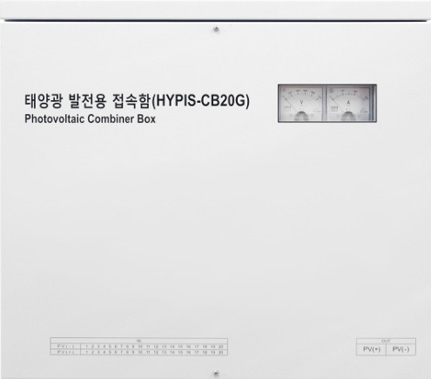

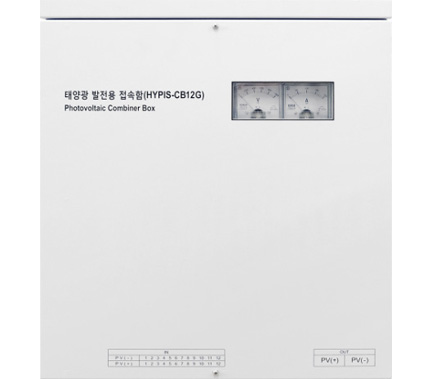

태양광접속반

모니터링시스템

모니터링시스템

HY-SUPVMS 특징

  • PV 어레이, 접속반, 인버터 실시간 감시
  • 다양한 통계 분석 기능
  • Web 및 Local 모니터링 겸용
  • 수배전반 모니터링 기능
  • Web 카메라 (option)
  • 현황판 (option)
HY-SEMS

시스템사양

항목 사양
Server 3.7GHz
OS Windows 10
Memory 8GB
HDD 1TB
Monitor LED 22″
RTU RS485(3), USB(1), RJ45

부속장치

RTU(Remote Terminal Unit), 외장형 전송장치


주요기능

  1. 인버터,접속반,수배전반 및 기상센서 데이터 수집
  2. 모니터링서버와의 데이터 통신
  3. 통신단절 시 전력량 데이터 저장 및 재전송
  4. 하위 장치와의 시각동기화

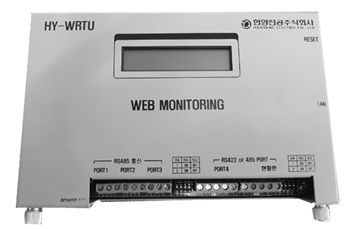

RTU

주요사양(Specifiation)

모델명 HY-WRTU -
CPU STM32F103SET -
전원 220Vac/5Vdc -
통신 RTU~Server TCP/IP, 2way
RTU~INV, JB RS-485 Modbus 3Port
RTU~현황판 RS-485 Modbus
Debug RS-232
LCD Text 16 x 2
외형 200 x 115mm

WSB(Weather Sensor Board), 기상센서 보드


주요기능

    1. 기상데이터 수집
      • 경사일사량
      • 수직일사량
      • 모듈온도
      • 외기온도
    2. RTU와 데이터 통신
WSB

주요사양(Specifiation)

모델명 HY-WSB
전원 5Vdc
통신 WSM~RTU RS-485 Modbus
기능 일사량 0~200mV, 2Port
온도 PT 100Ω, 2 Port

WSM(Weather Sensor), 기상 센서

일사량 센서
일사량 센서 모델명 SP-110
측정범위 220mV/1100 W m-2
감도 0.2mV/W m-2
작동온도 -40 to 60℃
부대품 Cable (twist pair 10M)
AL-100
일사량 센서
일사량 센서
모델명 SP-110
측정범위 220mV/1100 W m-2
감도 0.2mV/W m-2
작동온도 -40 to 60℃
부대품 Cable (twist pair 10M)
AL-100
외기 온도계
외기 온도계 모델명 PT-100
측정범위 -20~80℃
외기 온도계
외기 온도계
모델명 PT-100
측정범위 -20~80℃
표면 온도계
표면 온도계 모델명 PT-100
측정범위 -20~80℃
표면 온도계
표면 온도계
모델명 PT-100
측정범위 -20~80℃
