수배전반

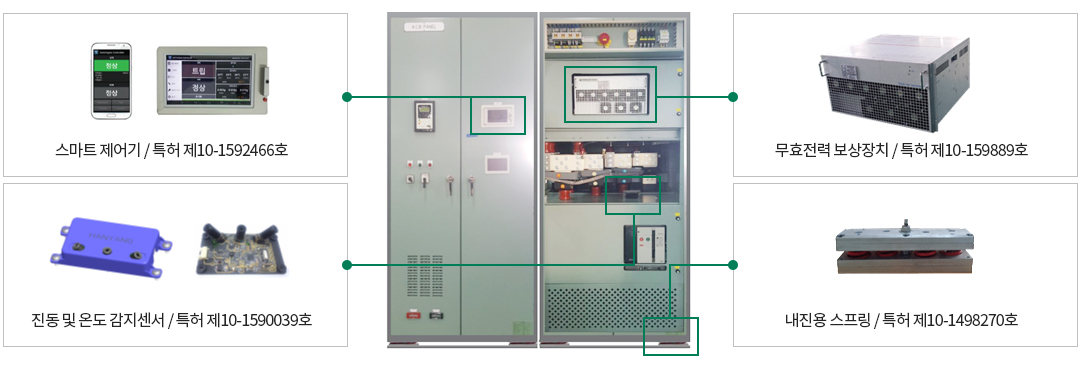

스마트 배전반 (Smart Switchgear)

스마트 배전반

특징

  • 진동.온도 복합 센서 : 하나의 몰드 내에 진동 센서 및 온도 센서가 구성되어 배전반 내부 상태 감시
  • 스마트제어기 : 복합 센서로부터 수신된 데이터를 분석하여 설정된 임계 값 초과 시 알람 및 트립 제어
  • 무효 전력 보상 장치 : 진상 및 지상 역률 개선으로 설비의 안정적 운영 및 에너지 절감
  • 내진 장치 : 수직, 수평 방향의 진동을 완충하여 지진 발생 시 수.배전반 보호

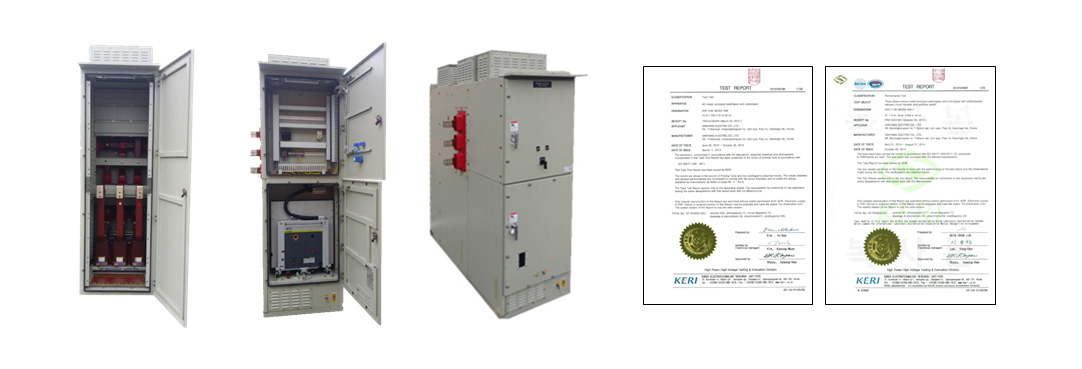

MCSG (Metal-Clad Switchgear & controlgear) 배전반

MCSG (Metal-Clad Switchgear & controlgear) 배전반

특징

  • 금속 피복 폐쇄 배전반으로서 구성 요소가 반드시 접지된 금속 격벽으로 격실을 갖춘 금속 폐쇄 배전반
  • 내부 사고로 인한 고장 시 조작자의 안전을 위한 신속한 Arc 제거와 보호 기능 기술 적용
  • IAC (내부아크등급)를 갖는 MCSG의 개발 및 한국전기연구원(KERI) 형식 시험 합격
  • IEC 62271-200 : 고압 폐쇄 배전반 (24kV & 7.2kV SWGR)

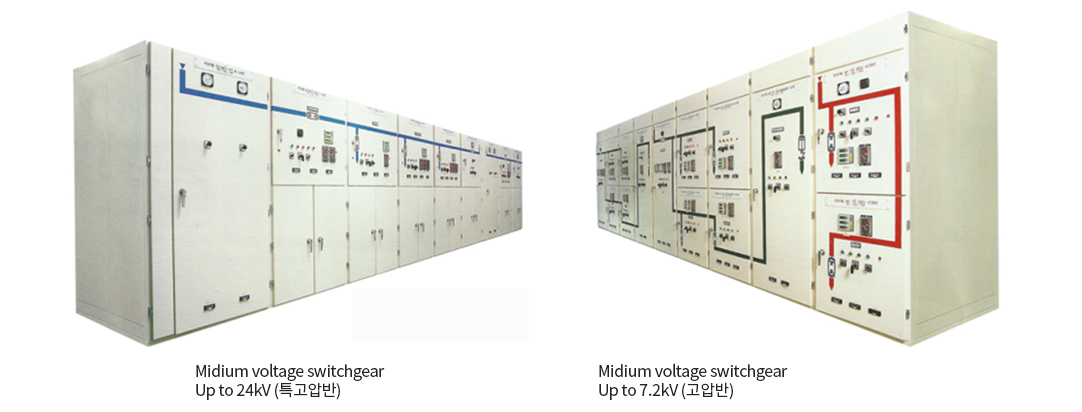

고압배전반 (Medium Voltage Switchgear)

고압배전반 (Medium Voltage Switchgear)

특징

(1) 외함
  • 수직 폐쇄 자립형으로 표준화된 절곡형 Frame 및 부품을 사용한 Bolt 조립식 구조
  • 한양전공만의 견고한 Frame과 Door 처짐을 방지한 Hinge 구조
  • Door는 1단적, 2단적이 표준이며, 내장 기기에 따라 3단적 Door도 가능
(2) 구조
  • 합리적인 기기 배치, 기능과 안전성에 주안점을 두고 설계, 제작
  • 충분한 공간을 확보하여 내부기기의 시험 및 변경이 용이
  • 접지 및 안전장치 등의 안전측면 고려
  • 계기용 변압기, 피뢰기 등 인출형 기기를 적용하여 반 외부로의 인출이 용이한 설계
(3) 적용규격
  • KEMC 2101 (고압배전반)
  • IEC 60694 (고압배전반 일반사항)
  • IEC 62271-200 (1~52kV 교류전압 금속 폐쇄 배전반)
  • JEM 1425 (고압배전반)
  • KS, ESB, JEM, 당사표준, 그 외 발주처 요구 규격에 따름

시스템사양

구분 단위 특고압반 규격 고압반 규격
정격절연전압(Rated Voltage) 25/25.8 7.2/3.6
정격사용전압(Rated Voltage) 22.9 6.6/3.3
정격전류(Rated Current) A 630,1250,2000 400,630,1250,2000,2500,3150,4000
정격주파수(Rated Frequency) 60/50 60/50
정격단시간전류(Rated Short Time Current) Max 25 Max 40
상용주파내전압(Power Frequency Withstand
Voitage:1min)
50 20(22)/16
뇌임펄스전압(Lighting&Switching Impkus
Withstabd Voltage : 1min)
125 50/45
정격조작전압(Rated Opreating Voltage) V DC 110 or 125 DC 110 or 125

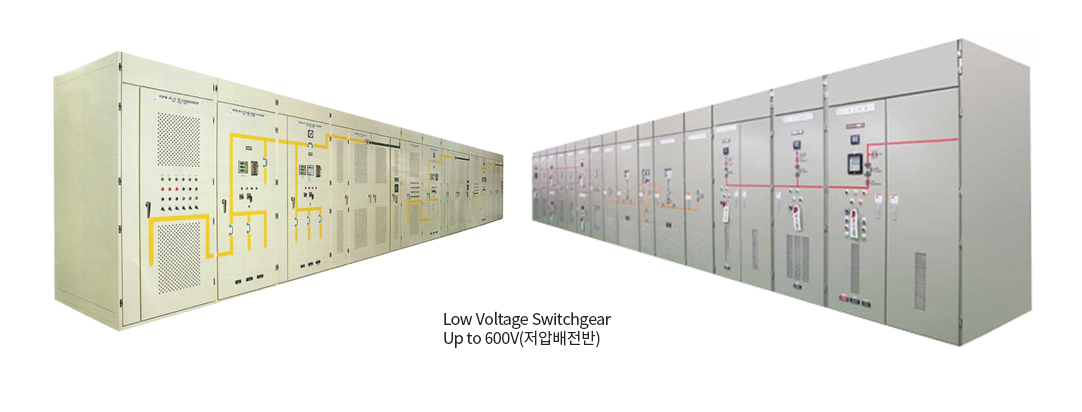

저압배전반 (Low Voltage Switchgear)

저압배전반 (Low Voltage Switchgear)

특징

(1) 외함
  • 표준화된 부품을 사용한 조립식 구조로 향후 변경 및 증설이 용이함
  • 전, 후면 Door가 닿는 부분에는 방진을 위한 고무 Packing을 취부함
(2) 구조
  • ACB 및 MCCB 전면에는 Door Type의 보호 Cover에 의해 취급이 용이
  • 반 내부의 수평 & 수직 Bus에는 내부 감시가 가능한 Cover를 설계 제작
  • MCCB 2차 측 Power Cable 접속용 단자대는 반 후면부에 수직으로 배치
(3) 성능인증
  • 한국전기연구원(KERI) 형식승인시험 합격-KEMC 2102 : 저압배전반 (600V SWGR)
(4) 적용규격
  • KEMC 2102(저압배전반) , IEC 61439-1(일반사항), JEM 1265(저압배전반)
  • KS, ESB, 당사 표준, 그 외 발주처 요구 규격에 따름

시스템사양

구분 단위 저압반 규격
정격사용전압(Rated Voltage) V 600
정격전류(Rated Current) A 400,630,1250,1600,2000,2500,3150,4000,5000,6000
정격주파수(Rated Frequency) 60/50
정격단시간전류(Rated Short Time Current) Max 65
상용주파내전압(Power Frequency Withstand Voitage:1min) V 주회로:2000(2200) / 제어회로 : 1500
정격조작전압(Rated Opreating Voltage) V DC 110 or 125

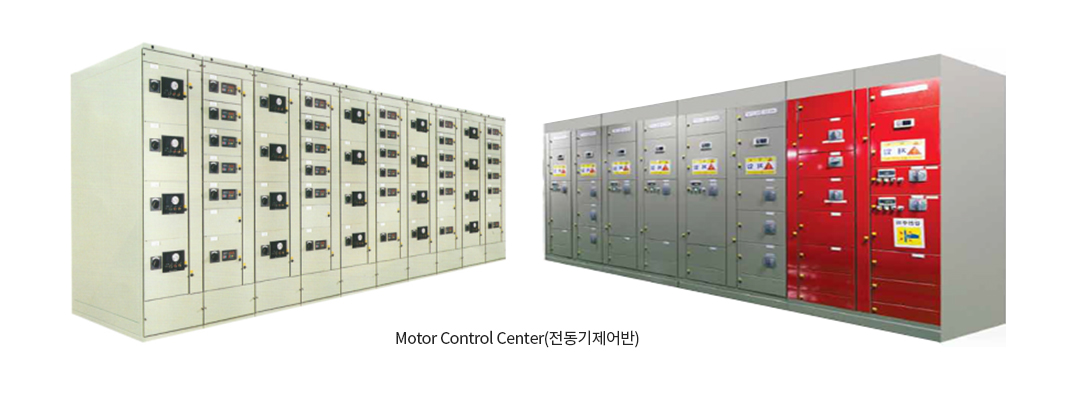

전동기제어반 (Motor Control Center)

전동기제어반 (Motor Control Center)

특징

(1) 외함
  • 조립식 표준형 모듈로 구성, 폭 600mm 수직 Wire Way 100mm를 구비함
  • Unit 높이를 100mm의 정수비로 구분하여 수평 모선실, 단자실의 높이를 자유롭게 설계, 제작
(2) 구조
  • 인출형 및 유지보수, 점검용이
  • 반 내부의 수평 & 수직 Bus에는 내부 감시가 가능한 Cover를 설계 제작
  • 국제 규격에 맞는 배선방식 적용 (Power : B,C/ CONTROL : B,C)
  • 외부결선 및 보수점검 용이한 충분한 공간 확보, 필요 시 Unit에 안전셔터 설치
(3) 성능인증
  • 한국전기연구원(KERI) 형식승인시험 합격-KEMC 1108 : 전동기 제어반(MCC)
(4) 적용규격
  • KEMC 1108 (모터콘트롤센터)
  • JEM 1195 (모터콘트롤센터)
  • KS, NEMA, 당사표준, 그 외 발주처 요구 규격에 따름

시스템사양

구분 단위 전동기제어반 규격
정격사용전압(Rated Voltage) V 600
정격전류(Rated Current) A 수평모선 : Max 2500
수직모선 : Max 600
정격주파수(Rated Frequency) 60/50
정격단시간전류(Rated Short Time Current) Max 65
상용주파내전압
(Power Frequency Withstand Voitage:1min)
V 주회로 :2000(2200)
제어회로 : 1500
정격조작전압(Rated Opreating Voltage) V AC 110 or 220

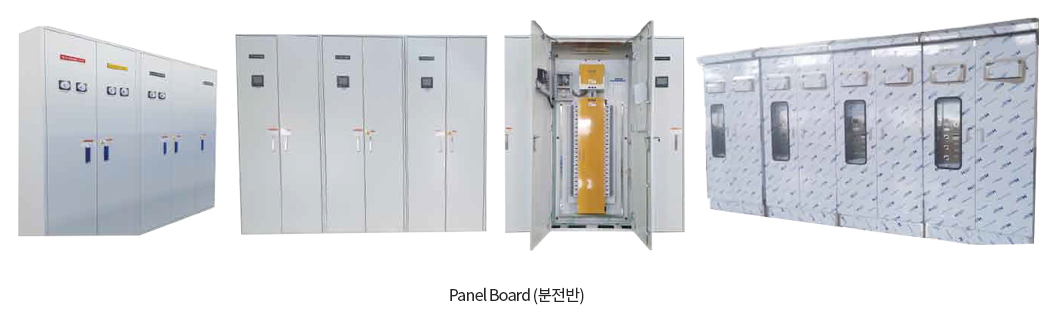

분전반(Panel Board)

분전반

특징

(1) 외함
  • 조립식 표준형 Module 구성
  • 환경친화적 컬러도장으로 외관 미려
  • 외함의 치수를 설치 여건에 따라 자유롭게 설계, 제작
(2) 구조
  • 부하 회로별 에너지 관리용 전력계측 모듈 실장
  • 수직 모선 방식으로 수직 Bus에는 내부 감시가 가능한 보호 Cover의 설계, 제작
  • 외부결선 및 용이한 보수점검을 위한 충분한 공간확보
(3) 성능인증
  • 한국전기연구원(KERI) 형식시험 합격 - KEMC 2104 : 분전반 (PANEL BOARD)
(4) 적용규격
  • KEMC 2104 (분전반)
  • KS, NEMA, 당사표준, 그 외 발주처 요구 규격에 따름
